IP67 Vandtæt OptiTap Kompatibel H-stik SC APC FTTH Dropkabel Patchkabel
Produktbeskrivelse
•Fiberoptisk patchkabel, ofte kaldet fiberoptisk patchkabel, fiberpatchjumper eller fiberoptisk patchledning, er et fiberoptisk kabel, der er afsluttet med fiberoptiske stik i begge ender. Afhængigt af anvendelsen findes der to typer fiberoptiske patchkabler. De er indendørs fiberoptiske patchkabler og udendørs fiberoptiske patchkabler.
•Ekstra kappe til udendørs fiberpatchkabler giver holdbarhed og lang levetid sammenlignet med et standard patchkabel. Den medfølgende trækkappe gør dem nemme at føre gennem kabelkanaler eller rør.
•De udendørs fiberoptiske stik, sammen med det understøttende optiske kabel, er ved at blive standardgrænsefladen specificeret i 3G-, 4G-, 5G- og WiMax-basestations fjernradioer og fiber-til-antenne-applikationer.
•Corning Optitap/H-stikenheder giver en robust og forseglet forbindelsesløsning til fiber-til-hjemmet (FTTH)-forbindelse.
•Det robuste OptiTap H-stik, en udvendigt fabrikshærdet SC/APC eller MPO, er kompatibel med OSP-terminaler i branchens standard.
•Enden har et SC- eller MPO-stik med et slankt, forseglet polymerhus med gevind, der muliggør nem tilslutning til enten en multiportterminal eller en inline-forlængerstik.
•Den specielle plastskal er modstandsdygtig over for høje og lave temperaturer, syre- og alkalikorrosion samt UV-bestandig. Dens tætnings- og vandtætte ydeevne kan nå op til IP67.
•Det unikke skruemonteringsdesign er kompatibelt med de vandtætte fiberoptiske porte på Huawei-udstyrsporte.
•Den er egnet til 3,0-7,0 mm enkeltkernet rundt felt FTTA-kabel eller FTTH drop fiberadgangskabel.
Funktion:
•Omkostningseffektiv løsning til intern opsigelse.
•Lavt indsættelsestab og ekstra tab.
•Vandtæthedsklasse: IP67.
•Materialet i jumpelkablet er vejrbestandigt og UV-bestandigt.
•RoHS-materialer, der overholder RoHS-standarden.
•Kabeldiameterområde: 2,0*3,0 mm, 2,0*5,0 mm, 3,0 mm, 4,8 mm, 5,0 mm, 6,0 mm
•7,0 mm eller tilpasset.

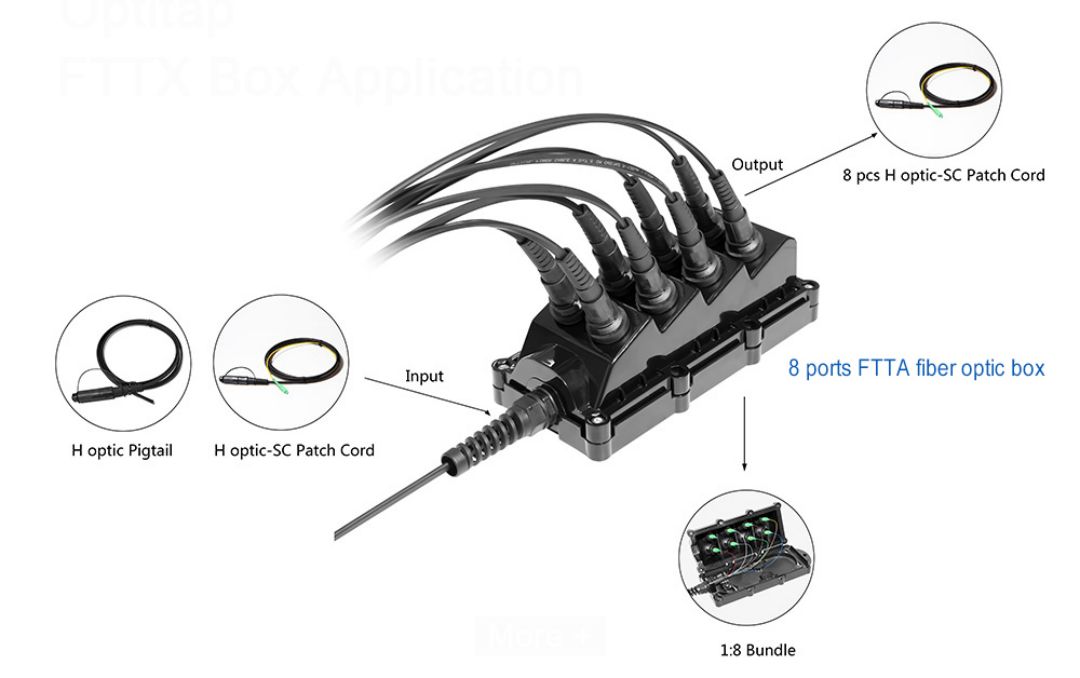

Anvendelser:
+ FTTx optisk fiberprojekt;
+ Giver fleksibilitet til at bruge fabriksterminerede enheder eller præterminerede eller feltinstallerede enheder;
+ Velegnet til FTTA og ekstreme udendørstemperaturer;
+ Sikrer funktionalitet i barske vejrforhold;
+ Kan installeres uden specialværktøj;
+ Gevindkobling;
+ Giver bøjningsbeskyttelse under installation og langvarig brug.
Specifikation:
| Mode | Enkelttilstand | Multimode | |
| Polere | UPC | APC | PC |
| Indsættelsestab | ≤0,3 dB | ≤0,2 dB | ≤0,3 dB |
| Afkasttab | ≥50dB | ≥60dB | ≥30dB |
| Udskiftelighed | ≤0,2 dB | ||
| Saltspray | ≤0,1 dB | ||
| Gentagelsesnøjagtighed | ≤0,1 dB (1000 gange) | ||
| Vibration | ≤0,2 dB (550 Hz 1,5 mm) | ||
| Temperatur | ≤0,2dB (-40+85 vedvarende i 100 timer) | ||
| Fugtighed | ≤0,2 dB (+25+65 93 RH i 100 timer) | ||
| Apex-forskydning | 0μm ~ 50μm | ||
| Krumningsradius | 7 mm ~ 25 mm | ||
| Standardoverensstemmende | ROHS, IEC og GR-326 | ||
| Specifikationer for fiberkabels ydeevne | |||
| Fibertype | Min. båndbredde | Afstand | Dæmpning |
| 62,5/125 | 850/1300nm | @100Mbps 2km @1Gig 220m | 850/1300nm |
| 200/500 MHz/km | 3,0/1,0 dB/km | ||
| 50/125 | 850/1300nm | @100Mbps 2km @1Gig 500m | 850/1300nm |
| 500/500 MHz/km | 3,0/1,0 dB/km | ||
| 50/125 | 850/1300nm | @100Gig Varierer afhængigt af VCSEL typisk 300m 2850nm | 850/1300nm |
| 10G optimeret | 2000/500 MHz/km | 3,0/1,0 dB/km | |
| 9/125 | 1310/1550nm | Op til 100 km Varierer afhængigt af transceiveren | 1310/1550nm |
| Cirka 100 terahertz | 0,36/0,22 dB/km | ||

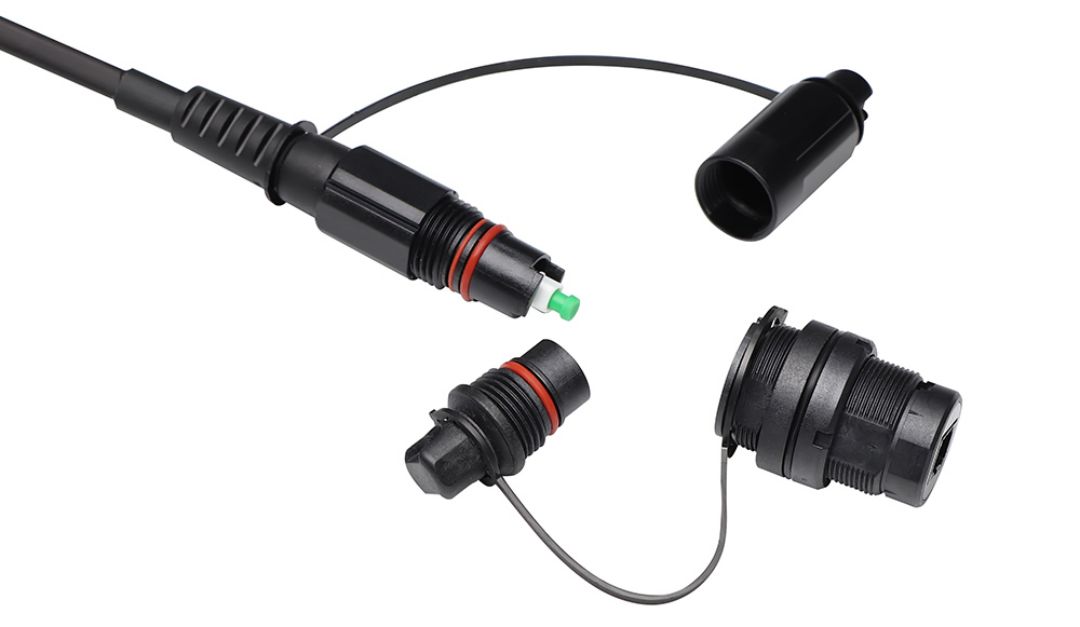

Struktur af patchkabel:
Kabelstruktur:
