Højdensitets 144fo MPO Universal Connectivity Platform Patch Panel
Produktbeskrivelse
•En rackmonteret optisk fordelingsramme (ODF) er den enhed, der afsluttes mellem de optiske kabler og det optiske kommunikationsudstyr, med funktionen at splejse, terminere, opbevare og patche optiske kabler.
•Dette specielle patchpanel er en MPO-fortermineret ledningsboks med ultrahøj densitet, 19 tommer, 1U højde.
•Det er et specielt design til datacentre, hvor hvert patchpanel kan installere op til 144 LC-kerner.
•Den kan bruges i applikationer med høj tæthed af ledninger såsom computercentre, computerrum og databaser.
•Det aftagelige topdæksel foran og bagpå, den udtrækkelige dobbeltføring, den aftagelige frontramme, den lette ABS-modulboks og andre tekniske anvendelser gør det nemt at bruge i scener med høj tæthed, uanset om det er i kabel eller kabel.
•Dette patchpanel har i alt E-lagsbakker, hver med uafhængige aluminiumsføringsskinner, og glideafstanden er 110 mm.

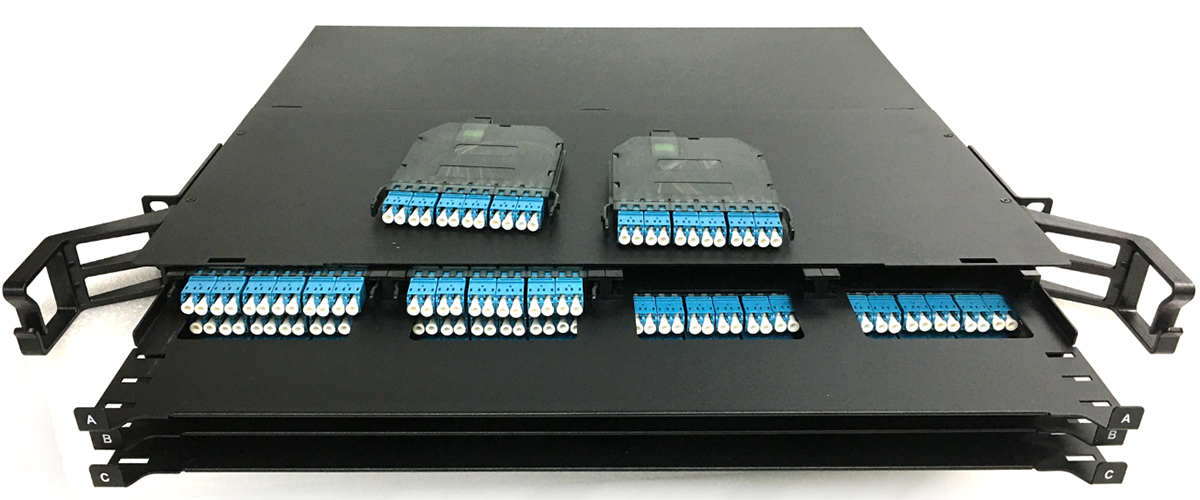

•Fire MPO-modulbokse er installeret på hver bakke, og hver modulboks er installeret med 6 DLC'er og 12 kerner.
•Hver modulboks har en separat ABS-skinne for nem, glidende installation uden begrænsninger.
Produktstørrelse
| Varenummer | Kapacitet | Størrelse |
| KCO-PP-MPO-144-1U | Maks. 144fo | 482,6 x 455 x 88 mm |
| KCO-PP-MPO-288-1U | Maks. 288fo | 482,6 x 455 x 44 mm |

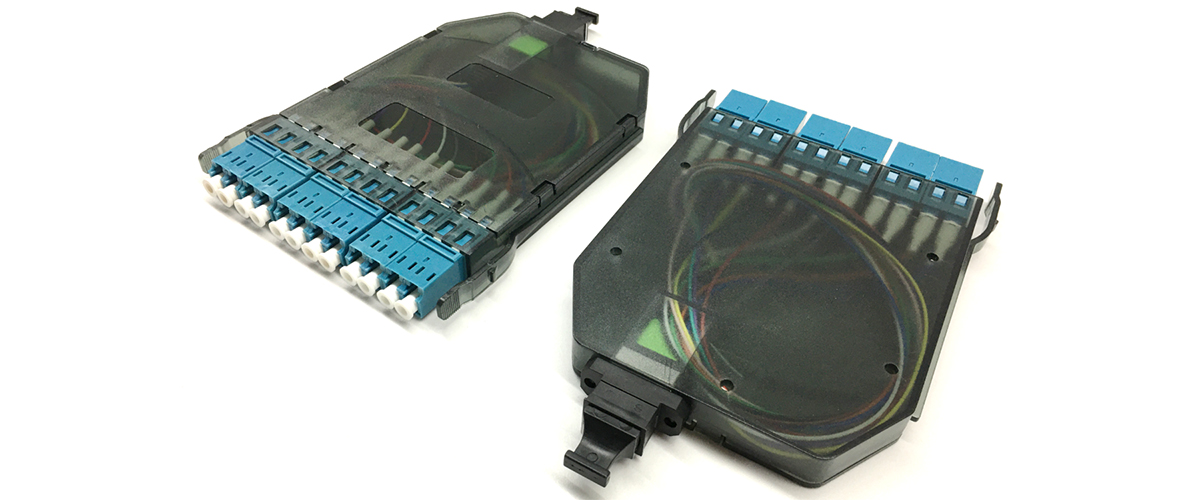

Stikbar MPO-kassette

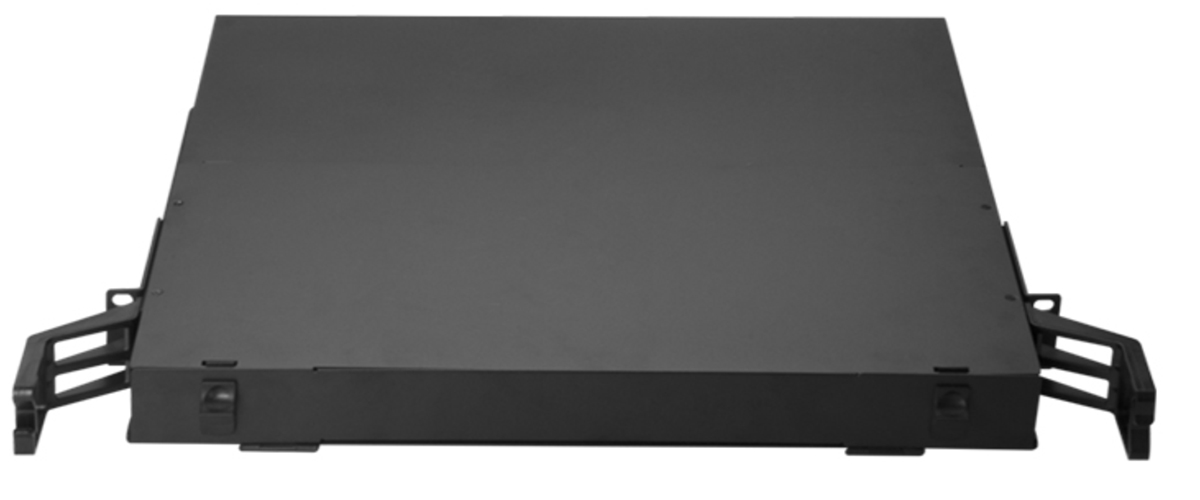

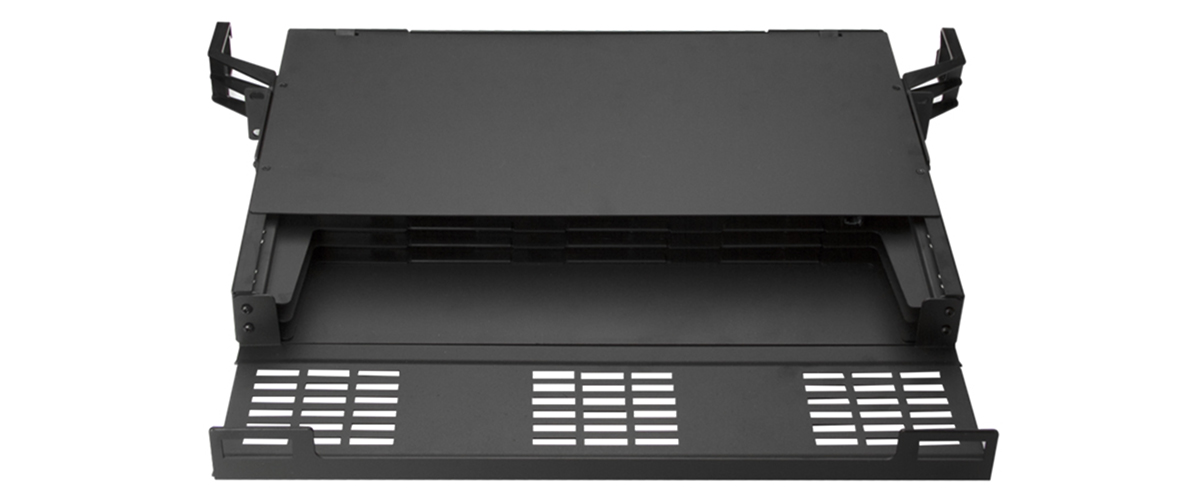

1U

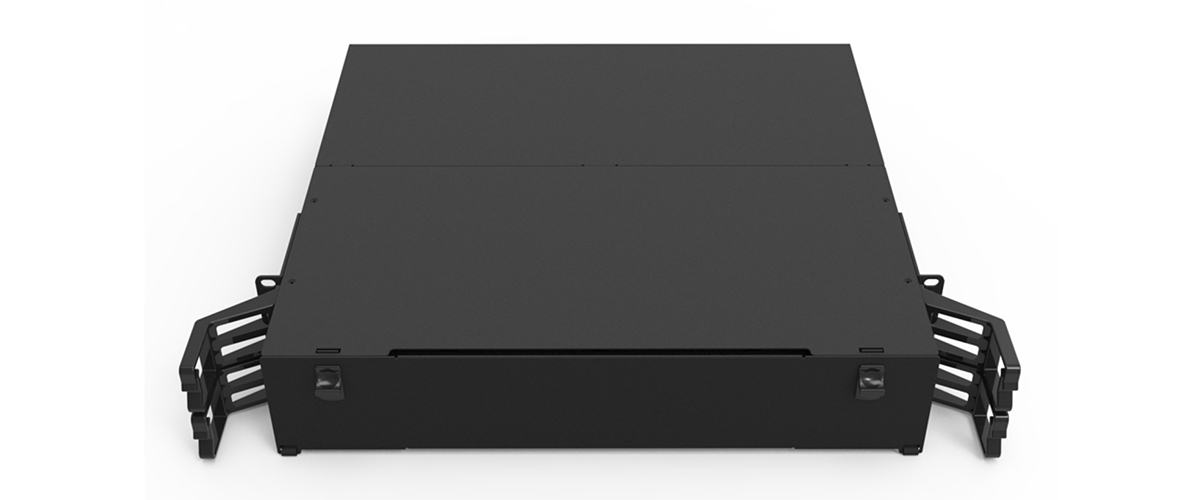

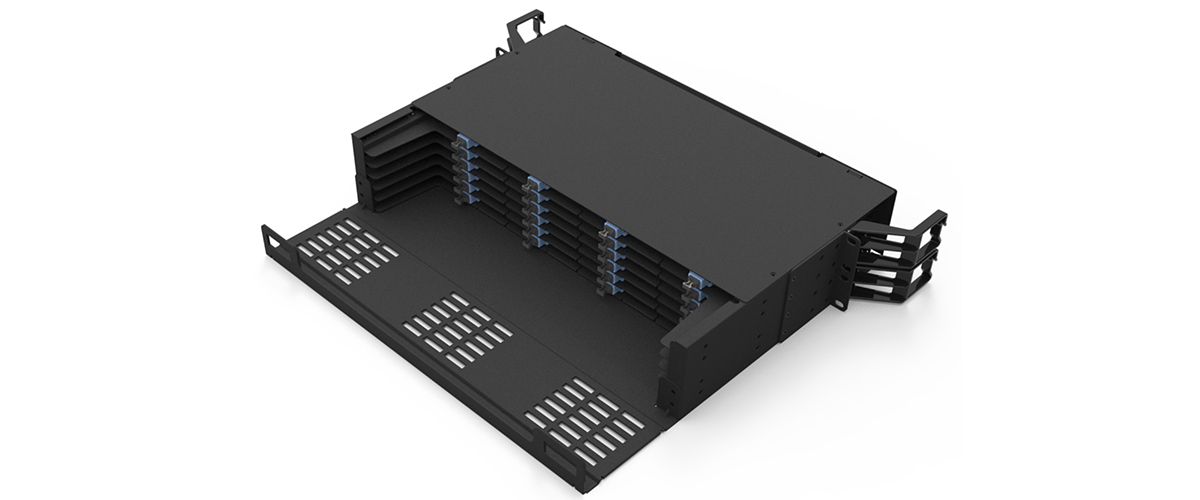

2U
Teknisk anmodning
+ Udførelsesstandard: YD/T 778 optisk fordelingsramme.
+ Driftstemperatur: -5 °C ~ +40 °C;
+ Opbevaringstemperatur: -25 °C ~ +55 °C.
+ Saltsprayeksperiment: 72 timer.
+ Relativ luftfugtighed: ≤95% (ved +40 °C).
- Atmosfærisk tryk: 76-106 kPa.
- Indsætningstab: UPC≤0,2dB; APC≤0,3dB.
- Returtab: UPC≥50dB; APC≥60dB.
- Indsætningsholdbarhed: ≥1000 gange.
Funktioner
• Anvendelsesscenarie for ledningsføring med ultrahøj tæthed.
•Standardbredde 19 tommer.
• 1∪144 kerne med ultrahøj densitet.
• Dobbelt skinnedesign for nem installation og vedligeholdelse.
• Letvægts MPO-modulboks i ABS-materiale.
• Sprøjtebehandlingsproces for overflader.
• Stikbar MPO-kassette, smart men delikat, fremskynder implementeringen og forbedrer fleksibiliteten og styringsevnen for lavere installationsomkostninger.
• Omfattende tilbehørssæt til kabelindføring og fiberstyring.
• Fuld montering (indlæst) eller tomt panel.
