Distribution Fanout Tight Buffer Indendørs Fiberoptisk Kabel (GJFJV)
Tekniske parametre:
| Fanout indendørs fiberoptisk kabel (GJFJV) | Kabeldiameter | Vægt | |
| 2 kerner | 4,5 mm | 22,00 kg/km | |
| 4 kerner | 4,5 mm | 22,00 kg/km | |
| 6 kerner | 4,5 mm | 23,00 kg/km | |
| 8 kerner | 5,5 mm | 27,00 kg/km | |
| 10 kerner | 5,5 mm | 30,00 kg/km | |
| 12 kerner | 6,0 mm | 35,00 kg/km | |
| Opbevaringstemperatur (℃) | -20+60 | ||
| Min. bøjningsradius (mm) | Langsigtet | 10D | |
| Min. bøjningsradius (mm) | Kort sigt | 20D | |
| Min. tilladt trækstyrke (N) | Langsigtet | 200 | |
| Min. tilladt trækstyrke (N) | Kort sigt | 600 | |
| Trykbelastning (N/100 mm) | Langsigtet | 200 | |
| Trykbelastning (N/100 mm) | kortsigtet | 1000 | |
Fiberkarakteristik:
| Fiberstil | Enhed | SMG652 | SMG652D | SMG657A | MM50/125 | MM62,5/125 | MMOM3-300 | ||
| tilstand | nm | 1310/1550 | 1310/1550 | 1310/625 | 850/1300 | 850/1300 | 850/1300 | ||
| dæmpning | dB/km | ≤0,36/0,23 | ≤0,34/0,22 | ≤,035/0,21 | ≤3,0/1,0 | ≤3,0/1,0 | ≤3,0/1,0 | ||
| Dispersion | 1550nm | Ps/(nm*km) | ---- | ≤18 | ≤18 | ---- | ---- | ---- | |
| 1625 nm | Ps/(nm*km) | ---- | ≤22 | ≤22 | ---- | ---- | ---- | ||
| Båndbredde | 850nm | MHZ.KM | ---- | ---- | ≥400 | ≥160 | |||
| 1300nm | MHZ.KM | ---- | ---- | ≥800 | ≥500 | ||||
| Nul dispersionsbølgelængde | nm | ≥1302≤1322 | ≥1302≤1322 | ≥1302≤1322 | ---- | ---- | ≥ 1295,≤1320 | ||
| Nul dispersionshældning | nm | ≤0,092 | ≤0,091 | ≤0,090 | ---- | ---- | ---- | ||
| PMD Maksimal individuel fiber | ≤0,2 | ≤0,2 | ≤0,2 | ---- | ---- | ≤0,11 | |||
| PMD Design Link-værdi | Ps(nm²*km) | ≤0,12 | ≤0,08 | ≤0,1 | ---- | ---- | ---- | ||
| Fiberafskæringsbølgelængde λc | nm | ≥ 1180≤1330 | ≥1180≤1330 | ≥1180≤1330 | ---- | ---- | ---- | ||
| Kabelafbrydelsebølgelængde λcc | nm | ≤1260 | ≤1260 | ≤1260 | ---- | ---- | ---- | ||
| MFD | 1310nm | um | 9,2±0,4 | 9,2±0,4 | 9,0 ± 0,4 | ---- | ---- | ---- | |
| 1550nm | um | 10,4±0,8 | 10,4±0,8 | 10,1±0,5 | ---- | ---- | ---- | ||
| NumeriskBlænde (NA) | ---- | ---- | ---- | 0,200± 0,015 | 0,275 ± 0,015 | 0,200±0,015 | |||
| Trin (gennemsnit af tovejsmåling) | dB | ≤0,05 | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | ||
| Uregelmæssigheder i fiberlængde og punkt | dB | ≤0,05 | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | ||
| Diskontinuitet | |||||||||
| Forskel tilbagespredningkoefficient | dB/km | ≤0,05 | ≤0,03 | ≤0,03 | ≤0,08 | ≤0,10 | ≤0,08 | ||
| Dæmpningsensartethed | dB/km | ≤0,01 | ≤0,01 | ≤0,01 | |||||
| Kernediameter | um | 9 | 9 | 9 | 50±1,0 | 62,5±2,5 | 50±1,0 | ||
| Beklædningens diameter | um | 125,0±0,1 | 125,0±0,1 | 125,0±0,1 | 125,0±0,1 | 125,0±0,1 | 125,0±0,1 | ||
| Beklædning ikke-cirkulær | % | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ||
| Belægningsdiameter | um | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | ||
| Belægning/bogfinkekoncentrisk fejl | um | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ||
| Belægning ikke-cirkulær | % | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ||
| Koncentricitetsfejl i kerne/beklædning | um | ≤0,6 | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | ||
| Krølle (radius) | um | ≤4 | ≤4 | ≤4 | ---- | ---- | ---- | ||

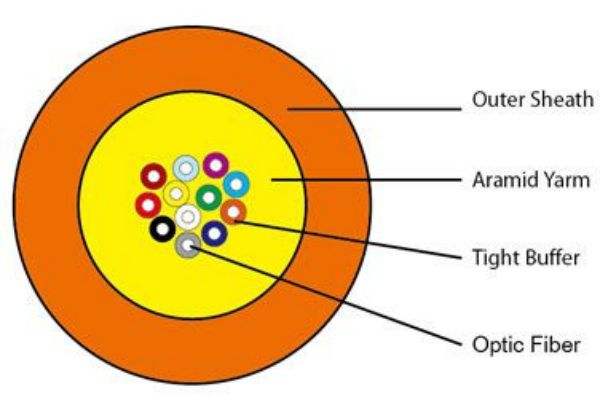

Kabelkonstruktioner:

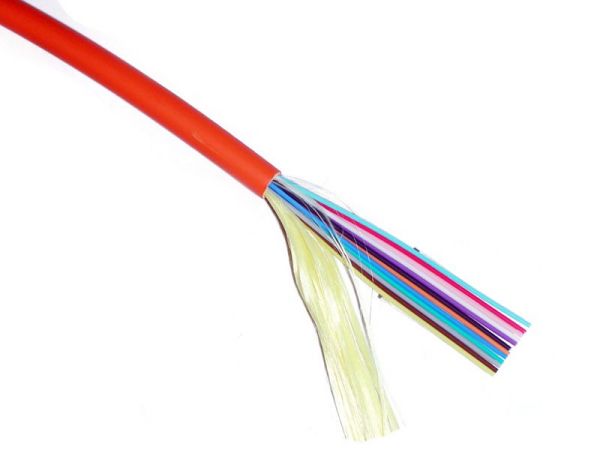

Kabeludskæring:
Multimode OM3 8 kerner kabel
Single-mode 4-kernet kabel
Multimode 50/125 24 kerner kabel
Beskrivelser:
•Distribution Fanout Tight Buffer Indendørs Fiberoptisk Kabel bruger 2~48 kerner (eller mere) og bruger 900μm eller 600μm tight buffer fiber som optisk subkabel. Normalt bruges PVC eller LSZH, men der bruges også PE eller Nilon.
•Den tætte bufferfiber er pakket ind i et lag aramidgarn som styrkeelement og derefter afsluttet med et lag PVC- eller LSZH-materiale som yderkappe.
•Farven på den tætte buffer til indendørs fiberoptisk kabel til distributionsfanout:
Enkelttilstand: Gul,
Multimode OM1 / OM2: Orange,
Multimode OM3 / OM4: Aqua,
Multimode OM4: Violet,
Multimode OM5: Lime.
Anden farve er valgfri.
Anvendelse:
+ Anvendes i pigtails og patchkabler.
+ Bruges som forbindelseslinjer for udstyr og bruges i optiske forbindelser i optiskkommunikationsrum, datacenter og optiske fordelingsrammer.
+ Anvendes i indendørs kabling, især som distributionskabel.
Karakteristika:
•Gode mekaniske og miljømæssige egenskaber.
•Flammehæmmende egenskaber opfylder kravene i relevante standarder.
•De mekaniske egenskaber ved den løftede konstruktion opfylder kravene i relevante standarder.
•Blød, fleksibel, nem at lægge og splejse og med stor datatransmissionskapacitet.
•Opfyld forskellige krav fra markedet og kunderne.

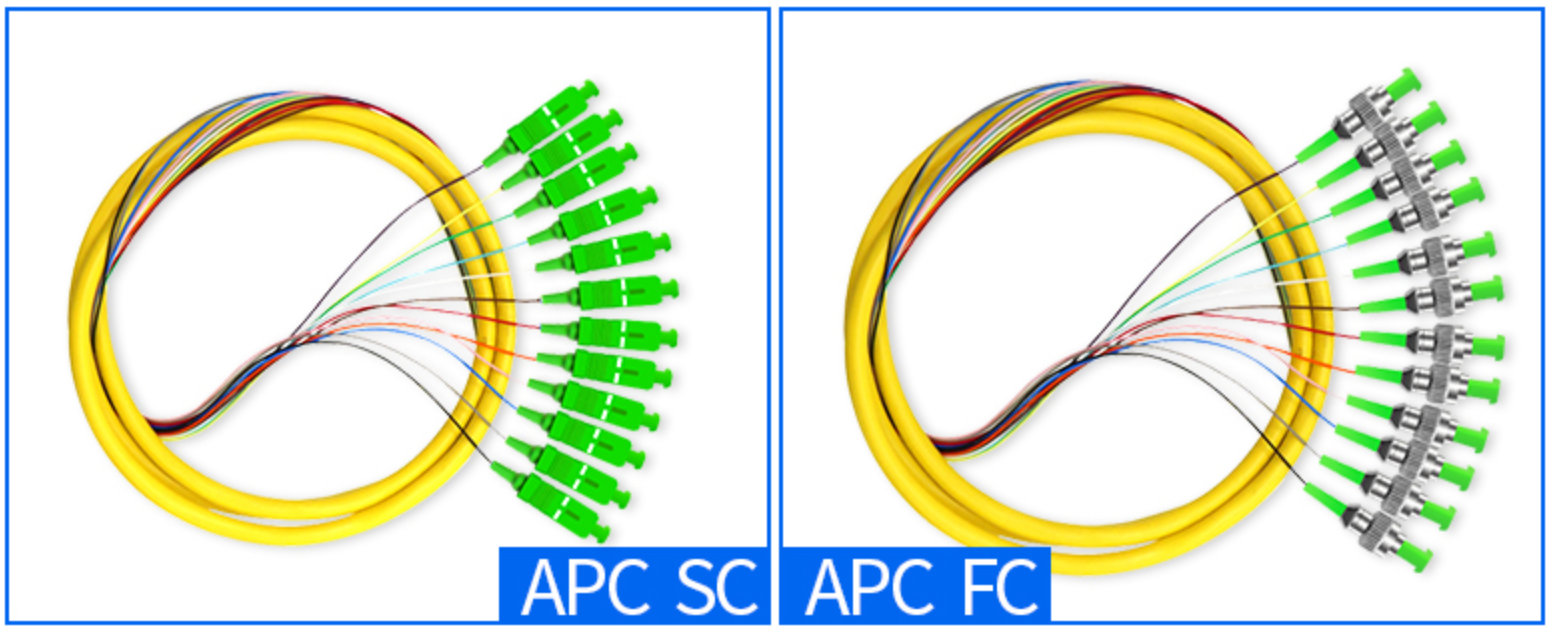

Anvendelse: bruges til indendørs kabelfan-out multifiber pigtail/patch cord
+ Anvendes i pigtails og patchkabler.
+ Bruges som sammenkoblingslinjer for udstyr og bruges i optiske forbindelser i optisk
kommunikationsrum og optiske fordelingsrammer.
+ Anvendes i indendørs kabling, især som distributionskabel.

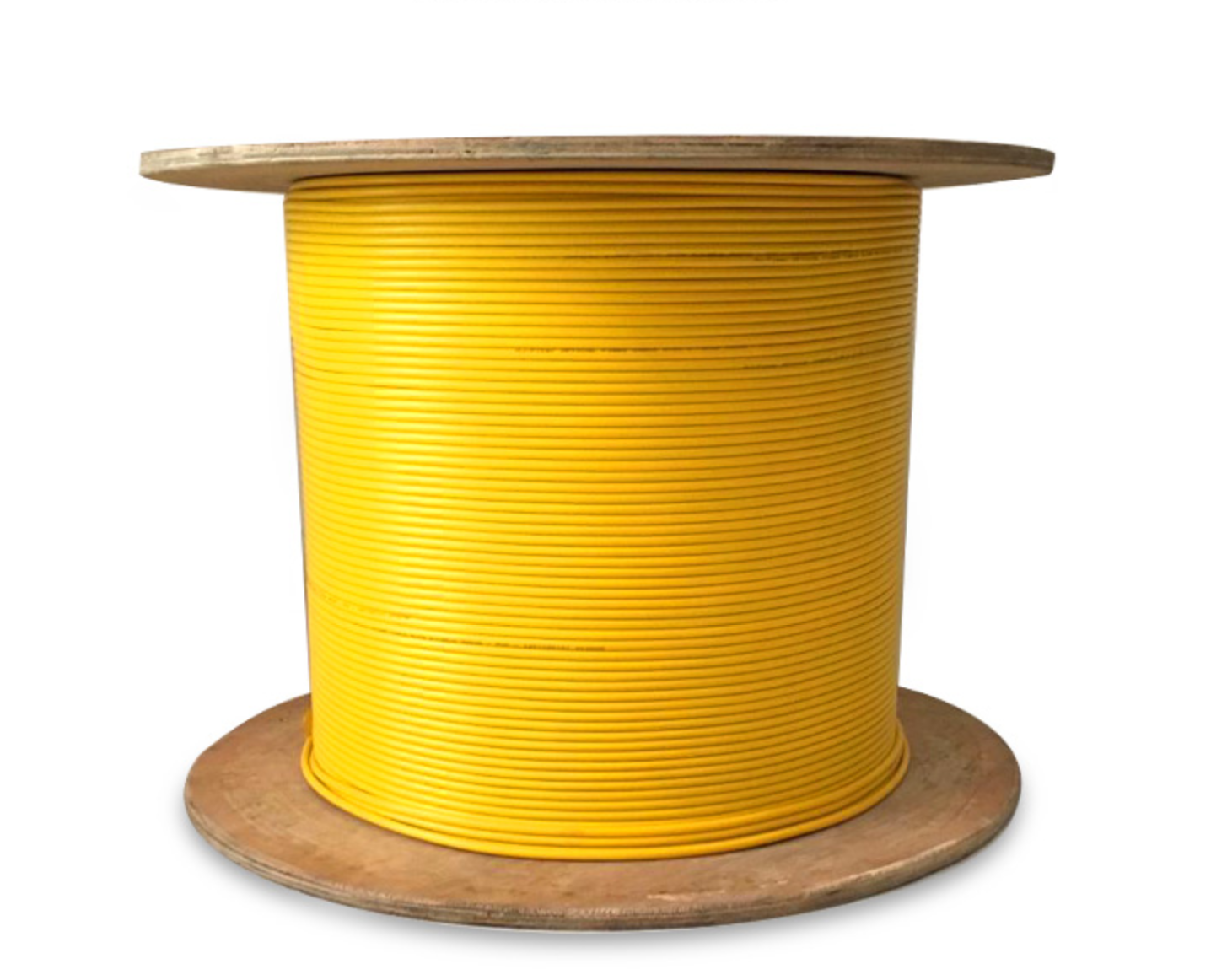

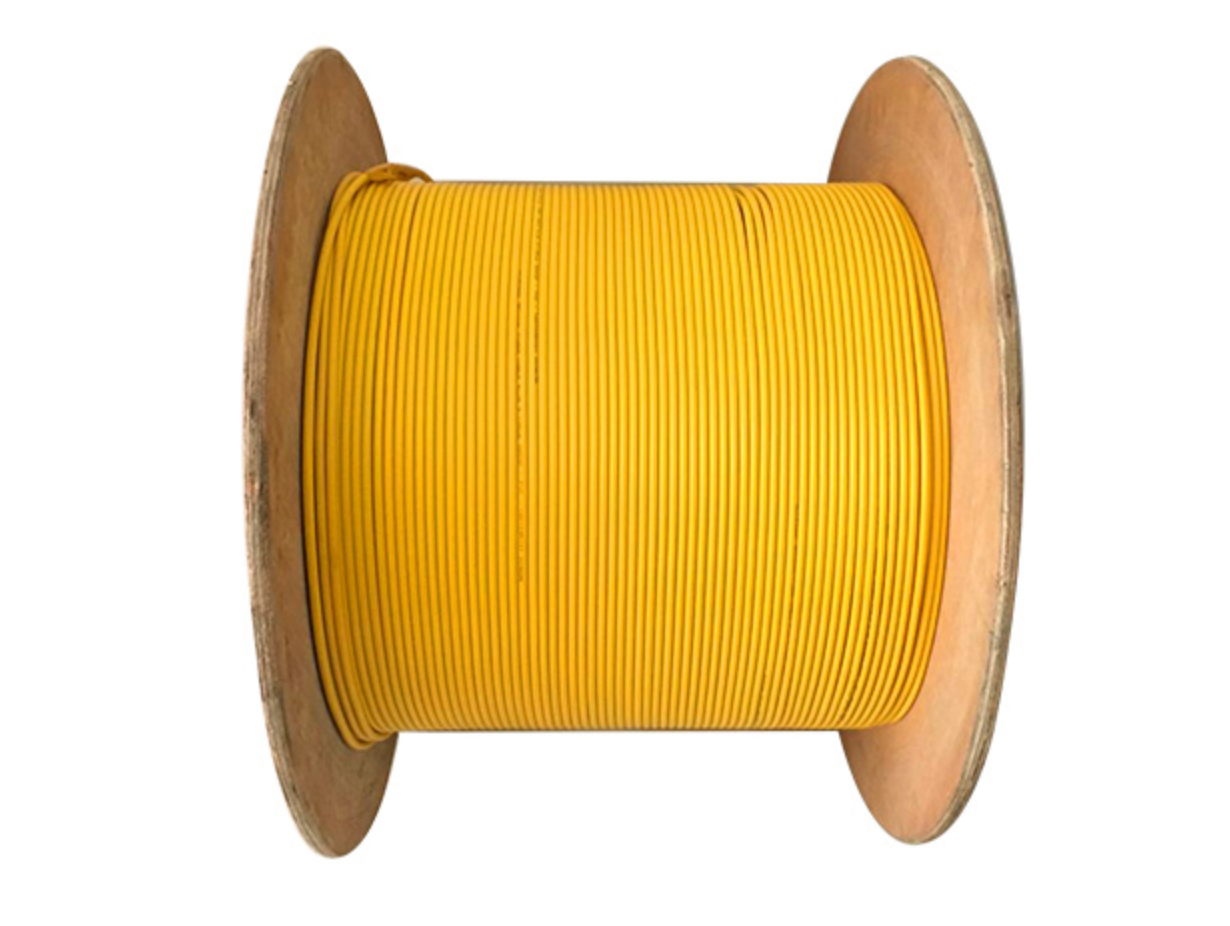

Pakning:
